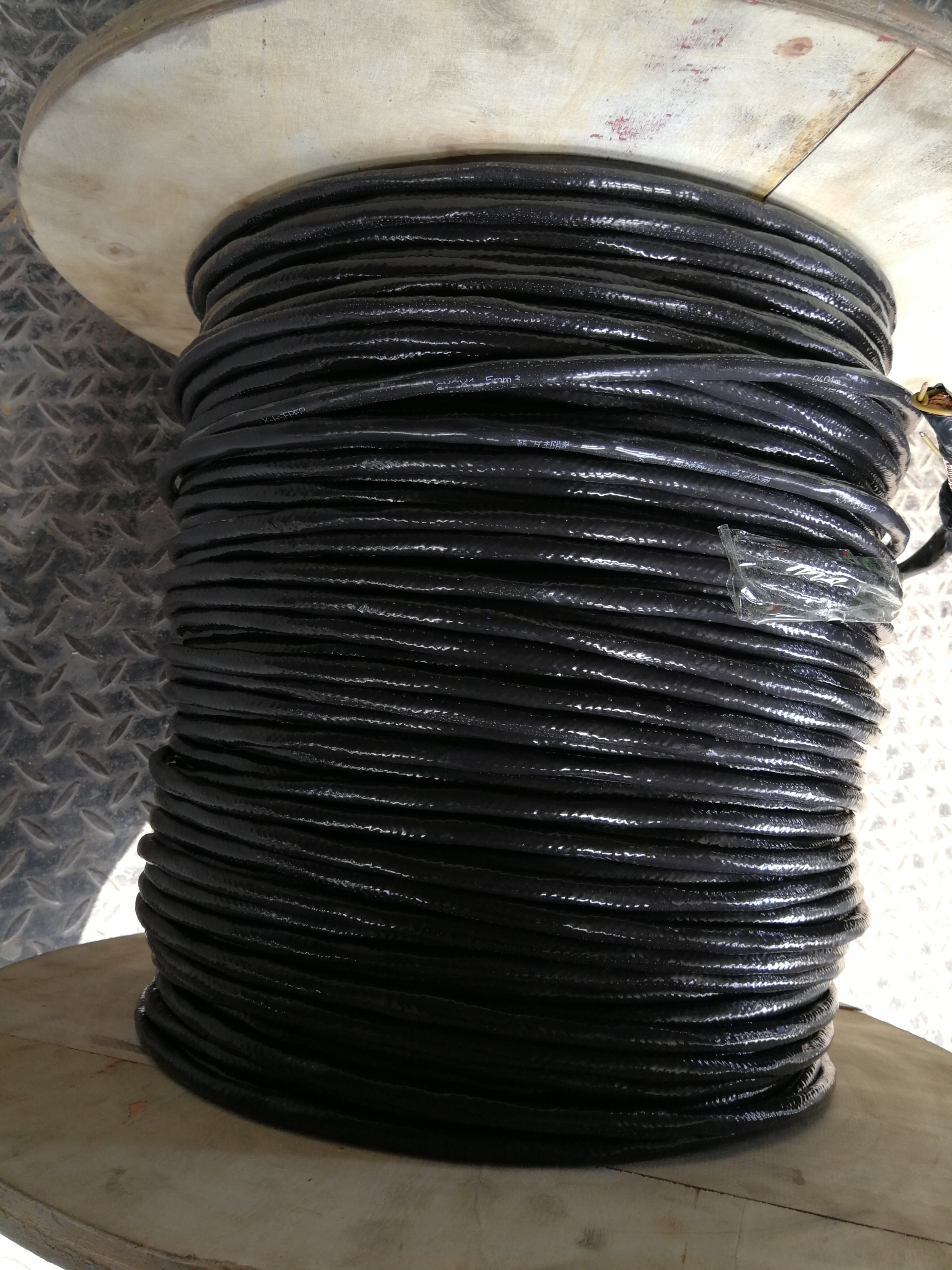

控制電纜KFPVX KFP1VX
控制電纜KFPVX KFP1VX適用于交流額定電壓450／750V及以下，作電器儀表及自動化儀表及自動化控制系統的信號傳輸線。
一、生產執行標準：控制電纜KFPVX KFP1VX采用企業標準
二、控制電纜KFPVX KFP1VX使用條件
1、工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃；
2、額定電壓U0／U；450／750V；
3、低環境溫度：固定敷設－40℃；非固定敷設－15℃；
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外 徑的12倍。
三、型號、名稱及用途
型號 | 名 稱 | 用 途 |
KFV | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜 | 敷設在環境溫度為-40~105℃場合中 |
KFPV | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
KFP1V | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鍍錫銅絲屏蔽控制電纜 | |
KFV22 | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 | |
KFVX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制纜 | |
KFPVX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
KFP1VX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鍍錫銅絲屏蔽控制電纜 | |
KFX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 |
注：K-控制電纜系列代號；F-F46絕緣；P-銅絲屏蔽；P1-鍍錫銅絲屏蔽；X-鍍錫銅芯；105-105℃阻燃型PVC
四、主要技術參數
項目
| 技術指標
| ||||||||||
導體直流電阻
| 0.5m㎡
| 0.75m㎡
| 1.0m㎡
| 1.5m㎡
| 2.5m㎡
| ||||||
20℃ （Ω/km）
| 鍍層
| 不鍍錫
| 鍍錫
| 不鍍錫
| 鍍錫
| 不鍍錫
| 鍍錫
| 不鍍錫
| 鍍錫
| 不鍍錫
| 鍍錫
|
AB類
| 36.0
| 36.7
| 24.5
| 24.8
| 18.1
| 18.2
| 12.1
| 12.2
| 7.41
| 7.56
| |
R類
| 39.0
| 40.1
| 26.0
| 26.7
| 19.5
| 20.0
| 13.3
| 13.3
| 7.98
| 8.21
| |
