Description

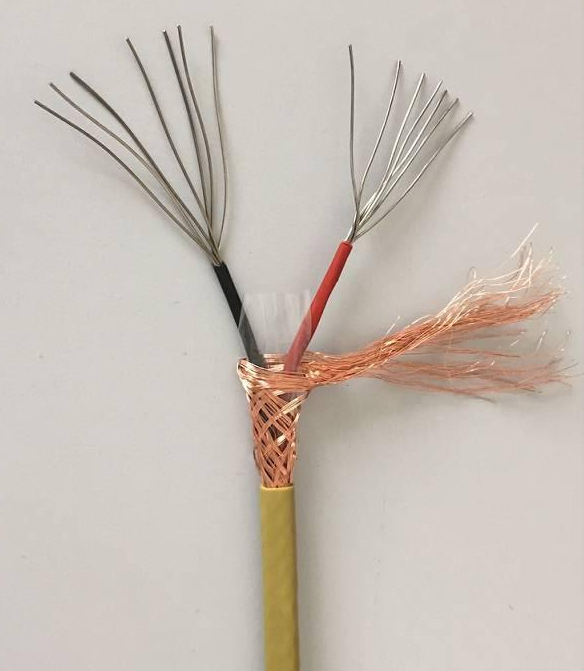

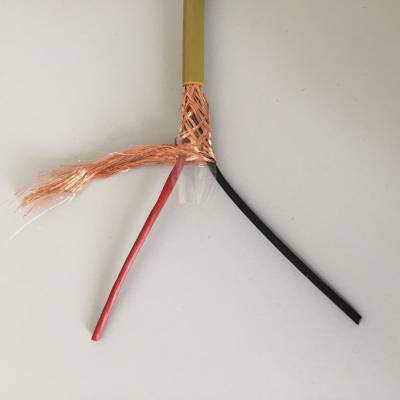

耐高溫補償導線TX-HFF TX-HFFP TX-HFFRP
一、適用范圍
耐高溫補償導線TX-HFF TX-HFFP TX-HFFRP具有較好的耐高溫性能，可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點，可有效的保證熱電偶與儀表之間的連接和傳輸信號。氟塑料耐高溫補償導線現已廣泛應用于電力、冶金、石油、化工等測溫領域。
二、執行標準：耐高溫補償導線TX-HFF TX-HFFP TX-HFFRP執行GB/T4989-2018
三、型號
氟塑料耐高溫補償導線按品種劃分為SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示補償型“X”表示延伸型。
配用熱電偶 | 分度號 | 補償導線型號 | 絕緣及護層材料 | 溫度范圍 |
鎳鉻-鎳硅 | K | KX-HFF | F46 | -40℃至200℃ |
鉑銠10-鉑 | S | SC-HFF | F46 | |
鎳鉻-康銅 | E | EX-HFF | F46 | |
鐵-康銅 | J | JX-HFF | F46 | |
銅-康銅 | T | TX-HFF | F46 |
四、訂貨須知
訂貨時須標明型號、規格、線芯截面、芯數、屏蔽方式和數量
使用補償導線時應注意以下幾點：
(1)各種補償導線只能與相應型號的熱電偶配用，就是各種熱電偶和所配用的補償導線在規定溫度(O～100℃)范圍內熱電特性須***是相同的。
(2)補償導線和熱電偶連接點的溫度不得超過規定的使用溫度。
(3)補償導線和熱電偶、儀表連接時，正負極不能接錯，而且兩對連接點要處于相同的溫度。
(4)要根據所配儀表的線路電阻要求，選用補償導線的線徑。
帶X為延長型補償導線，帶C為補償型補償導線，延長型材質與熱電偶一致，補償效果優于延伸型。
